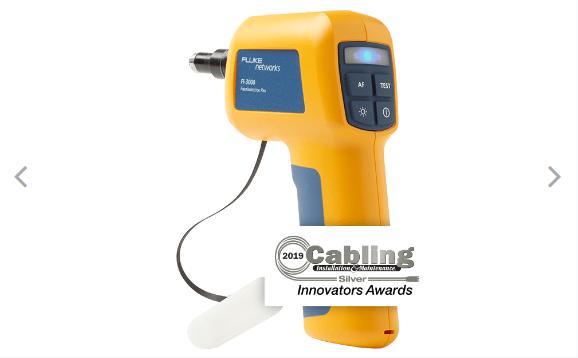

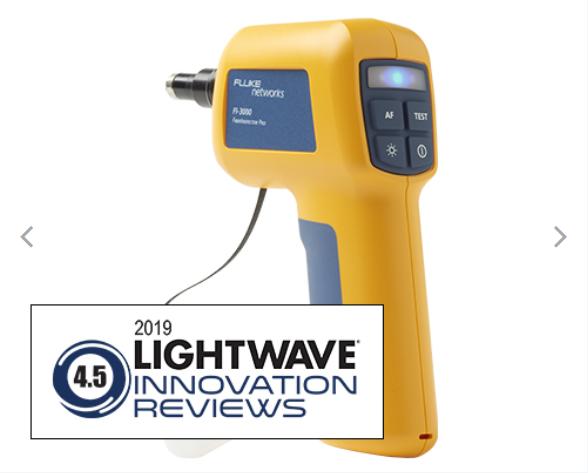

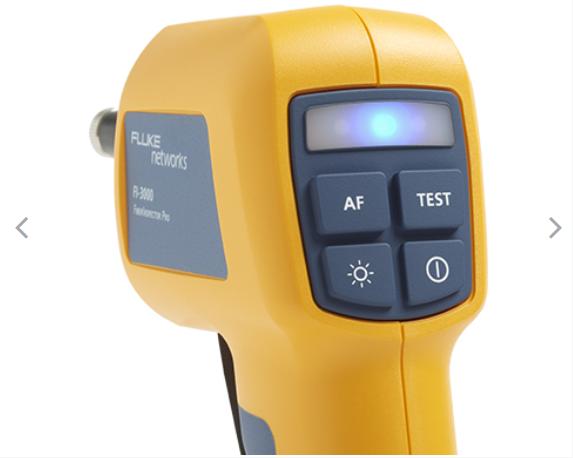

福禄克FLUKE FI-3000 / FI2-7300 FiberInspector™ Ultra 光纤检测显微仪
产品亮点
掌握高效、完备的检测解决方案
从完整干线移动到各个端面,通过实时视图了解端面总体详情

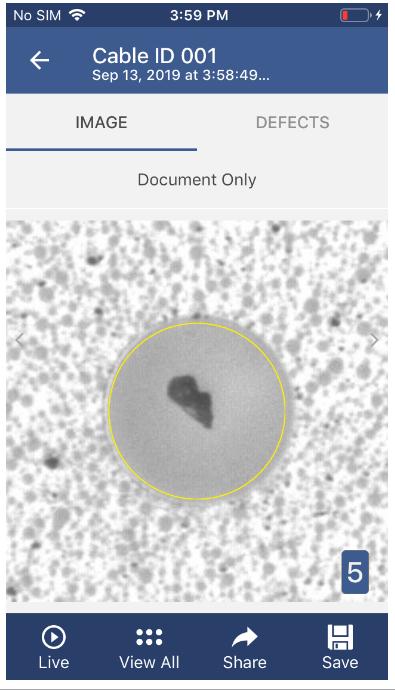

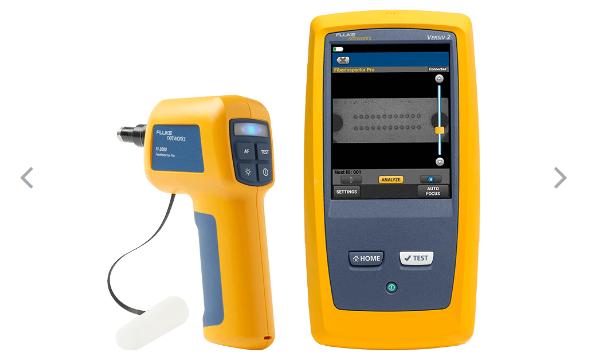

与 Versiv™ 线缆认证系统及 LinkWare™报告软件集成,方便操作和文档化;或通过手机进行测试和分享

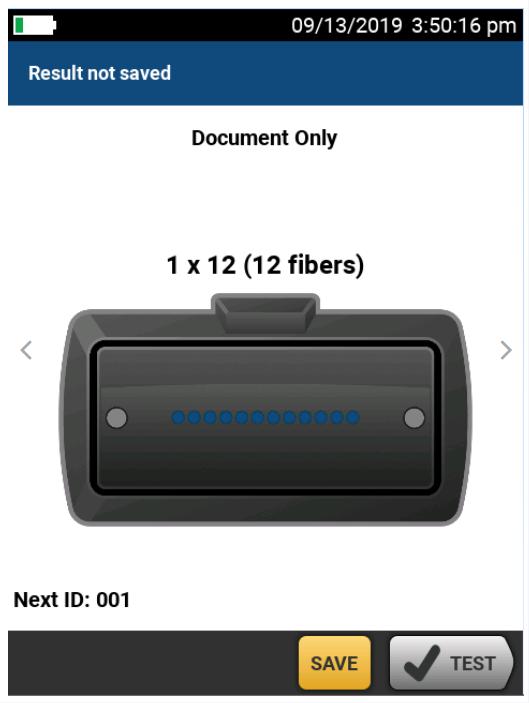

(可选)短短数秒即可自动得出“通过/失败”结果
多个自动对焦/自动对中摄像机,可实时成像

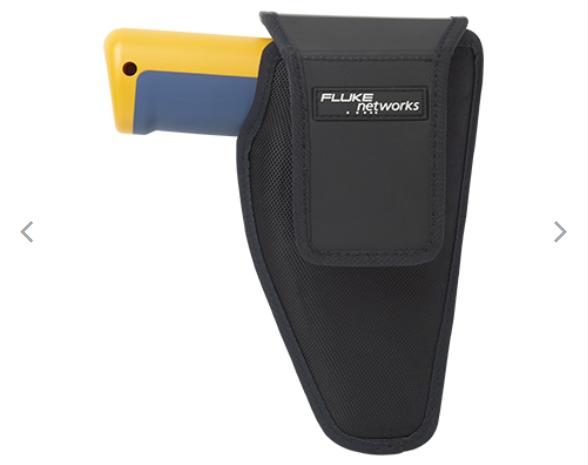

坚固耐用,符合人体工程学设计,配有方便的防护套
概述
FI-3000 FiberInspector Ultra 提供了齐全的功能,可轻松且高效率地测试 MPO 光纤主干、配线盒和方阵电缆。多摄像机设计可提供快速实时视图,让您使用简单的触摸屏手势即可实时从整个干线移动到各个端面。 轻触“TEST”(测试),在短短数秒内,即可自动获得 “通过/失败”结果,且符合标准 IEC 61300-3-35。将结果保存在手机上并通过短信或电子邮件分享,也可使用业界领先的 LinkWare 平台保存完整的项目报告,包括铜缆、光纤损耗、OTDR 和端面图像。紧凑、符合人体工程学的设计和自动对焦,让您可以舒适地测试成百上千的线缆或端口。
“人眼看不到的细微灰尘却可能导致光纤连接发生间歇性错误甚至完全失效。所以要在连接之前检查每个光纤连接 – 哪怕是直接来自工厂的线缆。”- Mike Hughes,产品管理副总裁,US Conec公司。该公司处于高密度光学互连开发和供应领域的全球前列。
可更换式端头支持一或两排 8、12、16 或单个 UPC 或 APC 连接器
PortBright™ 照明,适合光线较暗或密集的接线板
带系绳的保护罩
自动聚焦控制
PortBright 开/关
LED 指示可选的“合格/不合格”结果和 Wi-Fi 连接
无需接触 Versiv™ 测试仪或智能手机即可启动自动测试
自动关机延长电池寿命

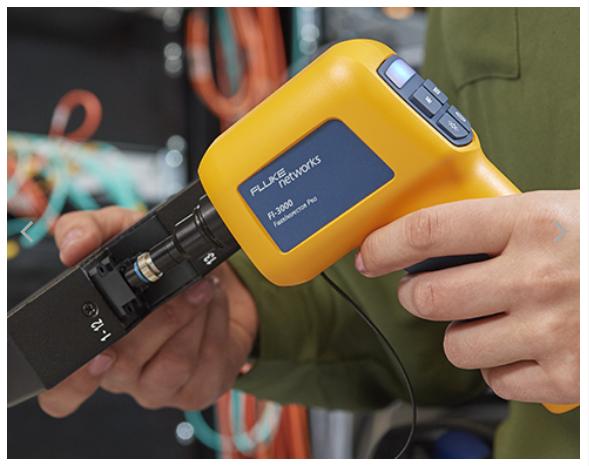

符合人体工程学设计,适合检查线缆或端口
坚固耐用型设计,适合长期现场使用
USB 端口,可为锂离子电池充电或连接 Versiv
特性
规格
温度范围
工作时:-10 °C 至 +45 °C(+14 °F 至 +113 °F)
存放:-10 °C 至 +60 °C(+14 °F 至 +140 °F)
湿度范围
工作时:0 % 至 95 %(32 °F 至 95 °F,0 °C 至 35 °C)
RH,无凝结
存放:0 % 至 95 %(95 °F 至 113 °F,35 °C 至 45 °C)
RH,无凝结
海拔
工作时:4,000 m(3,200 m,带交流适配器)
存放:12,000 米
振动
2 g,5 Hz 至 500 Hz
冲击
1m 跌落试验
安全
IEC 61010-1:污染等级2
EMC
IEC 61326-1:可控电磁环境;IEC 61326-2-1
CISPR 11:A 类,第 2 组
USA (FCC):47 CFR 15 有意辐射体:此设备符合 FCC 准则中第 15 部分的要求。
端型支持
单根光纤和 MPO:1x8(8 光纤),1x12(8、10 或 12 光纤),1x16(16 光纤),2x12(16、20、或 24 光纤),2x16(32 光纤)
测试标准
IEC 61300-3-35 ED. 2 MM
IEC 61300-3-35 ED. 2 SM APC
仅文档
自动“通过/失败”测试时间 (可选)
低于 2 秒每根光纤
照相机类型
5 百万像素 1/4 英寸 CMOS 传感器
视场
610 µm x 460 µm
分辨率
1 µm
光源
LED, >100,000 小时寿命
端面照明
同轴蓝光 LED
端口照明
白色 LED
电池类型
锂离子;10.8 小时使用时间
电源适配器
输入:100 至 240 VAC±10%, 50/60Hz
输出:15 VDC,最高 2 A
二级
无线
传输*
输出功率:<100 mW 频率范围:2.4 GHz(2412 MHz 到 2462 MHz)
体积
6.625 英寸 x 5.375 英寸 x 2.125 英寸(168 毫米 x 137 毫米 x 54 毫米)
(无防尘盖或适配器尖部)
带防尘盖长度:7.5 英寸 (191 mm)
重量
11.5 oz(326 g)
(带防尘盖且无适配器尖部)
