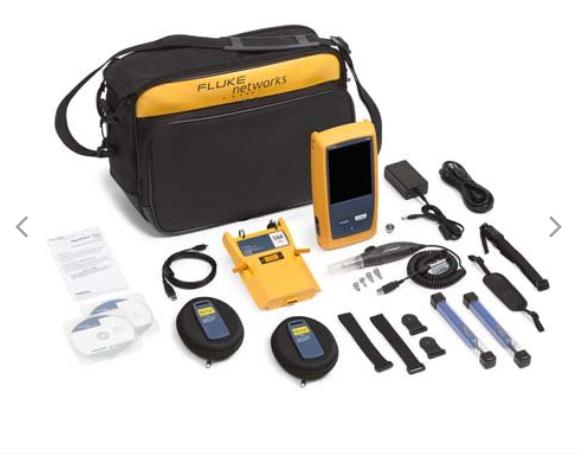

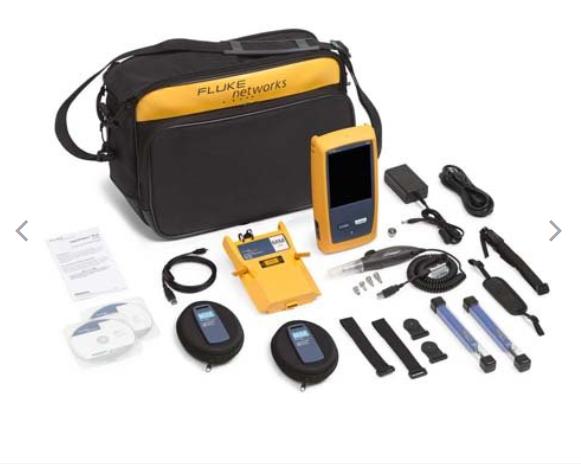

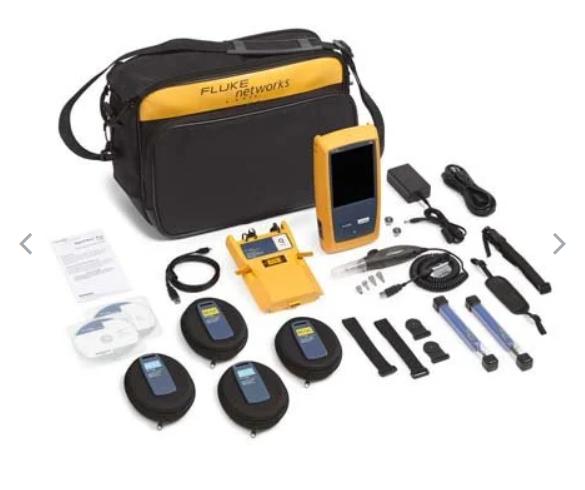

福禄克FLUKE OptiFiber® Pro OTDR 系列
产品亮点
Fluke Networks 的 OptiFiber® Pro 系列 OTDR 可让新手和专家提高效率。自动迹线分析和设置支持数据中心、PON 和外部设施等应用。高级功能包括手动专家模式、用于深入迹线分析的触摸缩放以及用于双向测试的 SmartLoop。支持 Versiv 铜缆和光纤损耗认证模块。
多种波长（850、1300、1310,1490、1550 和 1625 nm）支持 LAN、数据中心、PON、FTTx 和外部设施应用。
自动设置可检测光纤特性并设置测量参数
手动专家模式支持对自动设置进行简单调整，便于进行详细测试。

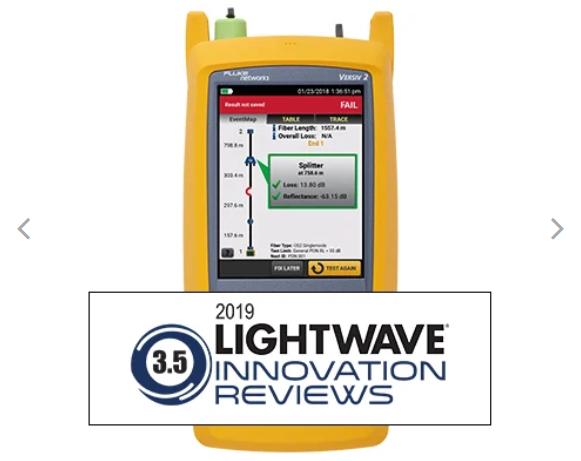

EventMap 可自动识别连接器、熔接头、折弯和分光器等事件
基于手势的界面可以快速、深入地进行轨迹分析查看更多 >

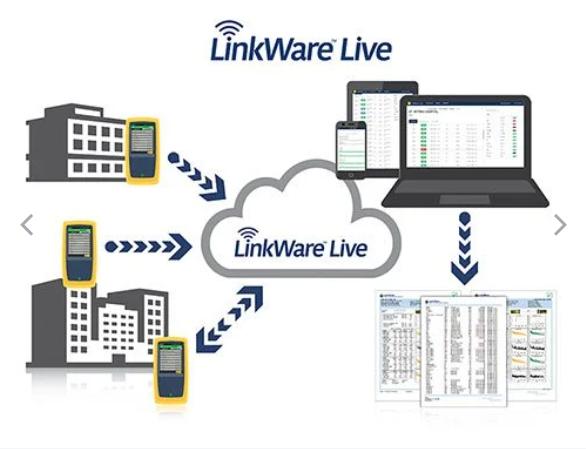

概述
专为企业、数据中心、外部设备和 PON 光纤而设计
随着光纤网络的发展，在更多地方进行测试的需求也在增加。现在以下领域都需要 OTDR：
FTTx
企业
OSP
PON
POLAN
许多专为光纤故障诊断而设计的 OTDR 是面向运营商的，包括繁琐而复杂的功能。OptiFiber Pro OTDR 系列是一级 OTDR 设备，具有多种功能且简单易用，同时面向企业网络工程师以及在企业和 OSP 环境中工作的线缆安装人员。
特性
规格
OptiFiber Pro OTDR 主要规格
波长
850 nm +/- 10 nm
1300 nm +35/-15 nm
1310 nm +/- 25 nm
1550 nm +/- 30 nm
850 nm +/- 10 nm
1300 nm +35/-15 nm
1310 nm +/- 25 nm
1550 nm +/- 30 nm
兼容光纤类型
50/125 µm
62.5/125 µm
单模
50/125 µm
62.5/125 µm
单模
事件死区 1
850 nm: 0.5 m（典型）
1300 nm: 0.7 m（典型）
1310 nm: 0.6 m（典型）
1550 nm: 0.6 m（典型）
850 nm: 0.5 m（典型）
1300 nm: 0.7 m（典型）
1310 nm: 0.6 m（典型）
1550 nm: 0.6 m（典型）
衰减死区 2
850 nm: 2.5 m（典型）
1300 nm: 4.5 m（典型）
1310 nm: 3.6 m（典型）
1550 nm: 3.7 m（典型）
850 nm: 2.5 m（典型）
1300 nm: 4.5 m（典型）
1310 nm: 3.6 m（典型）
1550 nm: 3.7 m（典型）
动态范围3，5，6
850 nm: 一般为 28 dB
1300 nm: 一般为 30 dB
1310 nm: 一般为 32 dB
1550 nm: 一般为 30 dB
850 nm: 一般为 28 dB
1300 nm: 一般为 30 dB
1310 nm: 一般为 32 dB
1550 nm: 一般为 30 dB
最大距离范围设置
260 km
260 km
260 km
最大距离范围设置
40 km
130 km
MM：40 km
SM：130 km
距离测量范围 4，5，7，8，9，10
850 nm: 9 km
1300 nm: 35 km
1310 nm: 80 km
1550 nm: 130 km
850 nm: 9 km
1300 nm: 35 km
1310 nm: 80 km
1550 nm: 130 km
反射范围 4，5
850 nm: 一般为 -14 dB 至 -57 dB
1300 nm: 一般为 -14 dB 至 -62 dB
1310 nm: 一般为 -14 dB 至 -65 dB
1550 nm: 一般为 -14 dB 至 -65 dB
850 nm: 一般为 -14 dB 至 -57 dB
1300 nm: 一般为 -14 dB 至 -62 dB
1310 nm: 一般为 -14 dB 至 -65dB
1550 nm: 一般为 -14 dB 至 -65 dB
采样分辨率
3 cm 至 400 cm
3 cm 至 400 cm
3 cm 至 400 cm
脉冲宽度（额定）
850 nm: 3, 5, 20, 40, 200 ns
1300 nm: 3, 5, 20, 40, 200, 1000 ns
1310/1550 nm：3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 ns
850 nm: 3, 5, 20, 40, 200 ns
1300 nm: 3, 5, 20, 40, 200, 1000 ns
1310/1550 nm：3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 ns
测试时间（每波长）
自动设置：5 sec (typical)
快速测试设置：一般为 2 秒
最佳分辨率设置：2 到 180 秒
FaultMap 设置：2 秒（一般），180 秒（最大）
DataCenter OTDR 设置：1 秒（一般在 850 nm），7 秒（最大）
手动设置：3，5，10，20，40，60，90，120，180 秒
自动设置：10 sec (typical)
快速测试设置：一般为 5 秒
最佳分辨率设置：5 到 180 秒
FaultMap 设置：10 秒（一般），180 秒（最大）
DataCenter OTDR 设置：20 秒（一般），40 秒（最大）
手动设置：3，5，10，20，40，60，90，120，180 秒
自动设置：
MM – 一般为 5 秒
SM – 一般为 10 秒
自动设置：
MM – 一般为 5 秒
SM – 一般为 10 秒
快速测试设置：
MM – 一般为 2 秒
SM – 一般为 5 秒
最佳分辨率设置：
MM – 2 到 180 秒 M
SM – 5 到 180 秒
FaultMap 设置：
MM - 2 秒（一般），MM - 180 秒（最大）
SM - 10 秒（一般），SM - 180 秒（最大）
DataCenter OTDR 设置：
MM – 1 秒（一般在 850 nm） MM – 7 秒（最大）
SM – 20 秒（一般） SM – 40 秒（最大）
手动设置：
-3，5，10，20，40，60，90，120，180 秒 SM - 3，5，10，20，40，60，90，120，180 秒
1. 在低于最短脉冲宽度非饱和反射峰和 1.5 dB 之下测量。反射峰多模 < -40 dB，单模 < - 50 dB。
2. 在偏离最短脉冲宽度反向散射 +/- 0.5 dB 处测量。反射峰多模 < -40 dB，单模 < - 50 dB。
3. 对于 OM1 光纤典型的反向散射系数：850: -65 dB, 1300: -72 dB.
4. OM2-OM4 光纤的典型反向散射和衰减系数：850 nm: -68 dB; 2.3 dB/km: 1300 nm: -76 dB; 0.6 dB/km.
5. OS1-OS2 光纤的典型反向散射和衰减系数：1310nm/1550nm ：-79 dB; 0.32 dB/km; 1550 nm: -82 dB; 0.19 dB/km.
6. SNR=1 方法，3 分钟平均，最大脉冲宽度。
7. 通常在 850 = 9 km 发现端点或通常在 7 km 发现 0.1 dB 事件（事件之前最大 18 dB 衰减）。
OptiFiber Pro HDR 主要规格
波长
1310 nm +/- 25 nm
1550 nm +/- 20 nm
1310 nm +/- 25 nm
1490 nm +/- 20 nm
1550 nm +/- 20 nm
1310 nm +/- 25 nm
1550 nm +/- 20 nm
1625 nm +/- 20 nm
兼容光纤类型
单模
单模
单模
OTDR 端口连接器
可清洁 APC 套圈，带可拆卸 SC 适配器
可清洁 APC 套圈，带可拆卸 SC 适配器
可清洁 APC 套圈，带可拆卸 SC 适配器
事件死区 1
0.7 m（典型）
0.7 m（典型）
0.7 m（典型）
衰减死区 2
4m（典型值）
4m（典型值）
4m（典型值）
PON 死区3
30 m（典型）
30 m（典型）
30 m（典型）
动态范围 4，5
1310 nm: 42 dB（典型值
1550 nm: 41 dB（典型）
1310 nm: 42 dB（典型）
1490 nm: 41 dB（典型）
1550 nm: 41 dB（典型）
1310 nm: 42 dB（典型）
1550 nm: 41 dB（典型）
1625 nm: 40 dB（典型）
反射率范围 4
-14 至 -70 dB（典型）
-14 至 -70 dB（典型）
-14 至 -70 dB（典型）
采样分辨率
3 cm 到 2 m
3 cm 到 2 m
3 cm 到 2 m
采样点
最多 129000
最多 129000
最多 129000
脉冲宽度（额定）
5, 10, 30, 50, 100, 300, 500, 1000, 3000, 5000, 10000, 20000 ns
5, 10, 30, 50, 100, 300, 500, 1000, 3000, 5000, 10000, 20000 ns
5, 10, 30, 50, 100, 300, 500, 1000, 3000, 5000, 10000, 20000 ns
距离不确定性
+/-(1 + 0.0005*距离 + 0.5*分辨率)
+/-(1 + 0.0005*距离 + 0.5*分辨率)
+/-(1 + 0.0005*距离 + 0.5*分辨率)
线性度
± 0.03 dB/dB
± 0.03 dB/dB
± 0.03 dB/dB
反射率不确定性
±2 dB
±2 dB
±2 dB
测试时间（每波长）
自动设置：5 seconds/wavelength (typical)
Auto PON 设置：10 秒/波长（典型）
手动设置：3、5、10、20、40、60、90、120、180 秒/波长
手动 PON 设置：3、5、10、20、40、60、90、120、180 秒/波长
快速测试设置：3 秒/波长（典型）
最佳分辨率设置：5 至 180 秒/波长
自动设置：5 seconds/wavelength (typical)
Auto PON 设置：10 秒/波长（典型）
手动设置：3、5、10、20、40、60、90、120、180 秒/波长
手动 PON 设置：3、5、10、20、40、60、90、120、180 秒/波长
快速测试设置：3 秒/波长（典型）
最佳分辨率设置：5 至 180 秒/波长
自动设置：5 seconds/wavelength (typical)
Auto PON 设置：10 秒/波长（典型）
手动设置：3、5、10、20、40、60、90、120、180 秒/波长
手动 PON 设置：3、5、10、20、40、60、90、120、180 秒/波长
快速测试设置：3 秒/波长（典型）
最佳分辨率设置：5 至 180 秒/波长
激光类别
1 类 CDRH 符合 EN 60825-2，第 3 版
1 类 CDRH 符合 EN 60825-2，第 3 版
1 类 CDRH 符合 EN 60825-2，第 3 版
校准周期
一年
一年
一年
1. 在低于最短脉冲宽度非饱和反射峰和 1.5 dB 之下测量。反射峰值 @ - 50 dB。
2. 在偏离最短脉冲宽度反向散射 +/- 0.5 dB 处测量。反射峰值‹ - 50 dB。
3. 在 1:16 非反射分光器后从反射散射测量于 +/- 0.5 dB 偏差，使用 50 ns 脉冲宽度和 3 cm 采样分辨率。
4. OS1-OS2 光纤的典型反向散射系数：1310 nm: -79 dB; 1490 nm: -81 dB; 1550 nm: -82 dB; 1625 nm: -84 dB.
5. 3 分钟平均，最宽脉冲宽度，100 km 光纤长度，SNR = 1。
其它主要技术指标
FiberInspector 探头技术指标
放大倍率
~ 200X 带 OptiFiber Pro 显示
光源
蓝色 LED
电源
Versiv 主机
视野 (FOV)
水平：425 µm
垂直：320 µm
最小可检测微粒大小
0.5 µm
体积
大约 6.75 英寸 x 1.5 英寸（1175 毫米 x 35 毫米），无适配器端头
重量
200 g
温度范围
工作时：32°F to 122°F (0 °C to +50 °C)
存放：-4°F 至 +158°F（-20°C 至 +70°C）
合格证
CE（使用主机时）
VFL 技术指标
开关控制
机械开关和触摸屏幕上的按钮
输出功率
316 μW (-5 dBm) = 峰值功率 = 1.0 mW (0 dBm)
工作波长
650 nm 额定
谱宽 (RMS)
±3 nm
输出模式
连续波和脉冲模式（2 Hz - 3 Hz 闪烁频率）
接头适配器
2.5 mm 通用
激光安全性（类别）
II 类 CDRH 符合 EN 60825-2
一般规格
重量
带模块和电池的主机：3 磅，5 盎司（1.28 千克）
体积
带模块和电池的主机：2.625 英寸 x 5.25 英寸 x 11.0 英寸（6.67 厘米 x 13.33 厘米 x27.94 厘米）
电池
锂离子电池组，7.2 V
电池寿命
八小时自动 OTDR 运行，双波长，无视频探头连接，150 m 光纤
集成 Wi-Fi
符合 IEEE 802.11 a/b/g/n 要求；双频（2.4 GHz 和 5 GHz）
充电时间
测试仪关
电量从 10% 充到 90% 需四小时
测试仪开
测试仪开启时电量从 10% 充到 90% 需要六小时
环境技术指标
工作温度*
-10ºC 至 45ºC
贮存温度
-10ºC 至 +60ºC
操作高度
4,000 米 (13123 英尺)
3200 米（10,500 英尺）带交流适配器
存储高度
12,000 米
EMC
EN 61326-1
* 使用电池供电。带 AC 适配器：0ºC 至 45ºC。每 15 分钟时间段时实时扫描功能不能使用超过 5 分钟。Maximum ambient temperature is 35ºC for continuous use of the Real Time Trace function.
* 请不要将电池保存于低于 -20°C (-4°F) 或高于 50°C (122°F) 的环境下超过一个星期，以免损坏电池容量。
