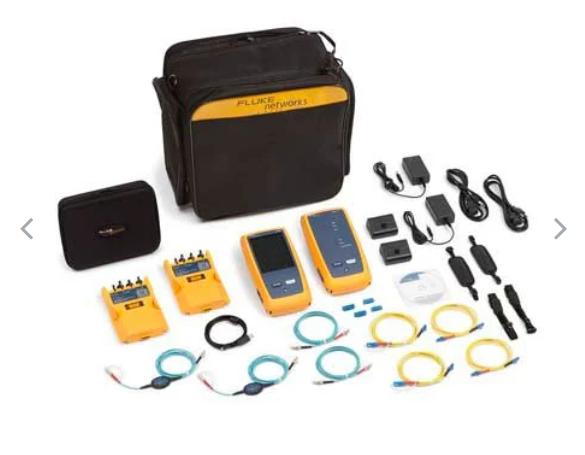

福禄克FLUKE CertiFiber®光纤损耗测试套件
产品亮点
可加速光纤认证过程中的每一个步骤
光纤损耗测试套件的认证时间极短－三秒内在两个波长上完成两根光纤的测试。
符合 ANSI/TIA 和 ISO/IEC 环型通量的合规性要求
搭配 OptiFiber® Pro OTDR 使用时，可整合 1 层（基本）/ 2 层（扩展）测试和报告
ProjX™ 管理系统确保所有的作业正确、高效地完成
光纤损耗测试套件提供根据产业标准或定制测试限值进行的自动通过/失败分析
概述

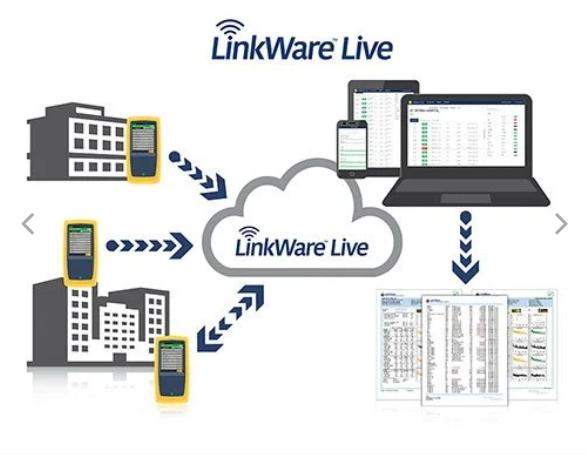

CertiFiber Pro 光损耗测试工具可提高光纤认证的效率。Taptive 用户界面可简化设定、消除错误并加速故障排除。参考设置向导能确保基准设置正确并避免“负损耗”错误。CertiFiber Pro 光纤损耗测试套件 (OLTS) 以面向未来的 Versiv 平台为基础，配合 OptiFiber Pro 模块使用时，可整合 1 层（基本）/ 2 层（扩展）测试和报告。并提供铜缆认证、 Wi-Fi 分析以及以太网故障诊测模块。分析测试结果并使用 LinkWare 管理软件创建专业的测试报告。

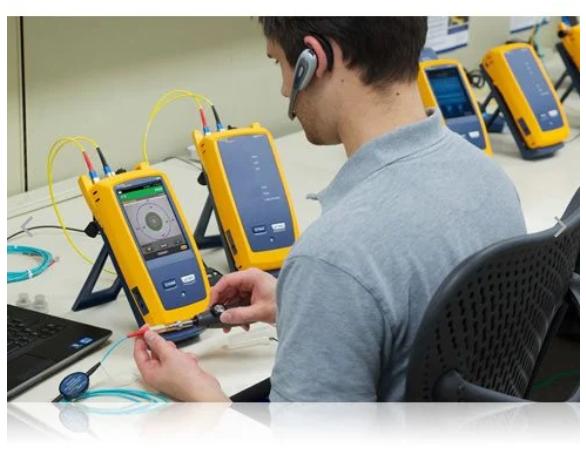

CertiFiber Pro 光纤损耗测试套件 (OLTS) 的双端光纤检测功能可让您在一秒内检测并认证光纤链路两端的连接器端面，保证高效完成任务。该双端光纤检查功能能够自动进行通过/失败认证，排除了光纤检测中的人为猜测，任何人都可以成为光纤检测专家。
特性
规格
功率表规格
输入连接器
可互换的接头适配器（LC 标准、SC、ST 和 FC 可选）
探测器类型
InGaAs
波长
850 nm、1300 nm、1310 nm、1550 nm
功率测量范围
0 dBm 至 -65 dBm (850 nm) 0 dBm 至 -70 dBm（所有其他波长）
功率测量的不确定性1,2
< +/- 5% +/- 32 pW
测量的线性度3
< ± 0.1 dB
重新校准周期
一年
集成 Wi-Fi
符合 IEEE 802.11 a/b/g/n 要求；双频（2.4 GHz 和 5 GHz）
1. +/- 100 pW @ 850 nm 2。在以下条件下：光功率水平 100 μW (-10 dBm)，连续波 (CW)，吸收功率 850 nm 和 1310 nm。发散光束，50/125 μm 时 NA = 0.20，9/125 时 μm NA = 0.14。环境温度 23° ± 1°C。带陶瓷插芯的 SC/UPC 连接器。5 分钟预热后。符合 NIST 的要求。3. 850 nm 和 1310 nm 时为 -3 dBm 至 -55 dBm。环境温度 23° ± 1°C。5 分钟预热后。
损耗/长度规格
技术规格
CertiFiber Pro 多模模块
CertiFiber Pro 单模模块
测试速度（不包括参考设置时间）
智能远端模式：< 3 秒 （2 波长，单向，自动波长检测）
远端信号源模式：≤ 2 秒 （2 波长，单向，自动波长检测）
环回模式：≤ 2 秒 （2 波长，单向，自动波长检测）
智能远端模式：< 3 秒 （2 波长，单向，自动波长检测）
远端信号源模式：≤ 2 秒 （2 波长，单向，自动波长检测）
环回模式：≤ 2 秒 （2 波长，单向，自动波长检测）
输入/输出连接器
可互换的接头适配器（LC 标准、SC、ST 和 FC 可选）
可互换的接头适配器（LC 标准、SC、ST 和 FC 可选）
发射条件1,2
符合 TIA-526-14-B、ISO/IEC 14763-3 和 IEC 61280-4-1 合规性要求的环通量
符合 TIA-526-14-B、ISO/IEC 14763-3 和 IEC 61280-4-1 合规性要求的环通量
所测光纤类型
50/125 µm 或 62.5/125 µm
单模
光源类型和波长
LED 光源 850 nm ± 30 nm 1300 nm ± 20 nm
Fabry-Perot 激光二极管 1310 nm ± 20 nm 1550 nm ± 30 nm
最大测量长度
12 km
130 km
长度测量的准确性
± 1.5 m ± 长度的 1 %
± 1.5 m ± 长度的 1 %
输出功率（额定）
≥ -24 dBm，EF-TRC
≥ -4 dBm
输出功率稳定性3
8 小时内 ± 0.05 dB，15分钟内 ± 0.03 dB
8 小时内 ± 0.1 dB，15分钟内 ± 0.08 dB
1. EF-TRC 2 输出。EF 测量设备之间可能存在差异，但 EF 合规性的置信因数3可能为 95%。15 分钟预热后与功率水平有关 – 常温
损耗/长度规格（待续）
光源波长
850 nm、1300 nm、1310 nm、1550 nm
功率测量范围
0 dBm 至 -65 dBm (850 nm) 0 dBm 至 -70 dBm（所有其他波长）
功率测量的不确定性1，2
< +/- 5% +/- 32 pW
测量的线性度3
< ± 0.1 dB
重新校准周期
一年
1. +/- 100 pW @ 850 nm 2。在以下条件下：光功率水平 100 μW (-10 dBm)，连续波 (CW)，吸收功率 850 nm 和 1310 nm。发散光束，50/125 μm 时 NA = 0.20，9/125 时 μm NA = 0.14。环境温度 23° ± 1°C。带陶瓷插芯的 SC/UPC 连接器。5 分钟预热后。符合 NIST 的要求。3. 850 nm 和 1310 nm 时为 -3 dBm 至 -55 dBm。环境温度 23° ± 1°C。5 分钟预热后。
所选规范
可视故障定位器 (VFL)
标题
要求
输出功率
>-5 dBm <0 dBm SMF-28 单模光纤连续波 SC/UPC 连接器
工作波长
650 nm 额定
输出模式
连续波
脉冲模式（2 Hz - 3 Hz 闪烁频率）
接头适配器
2.5 mm 通用
激光安全
II 类 CDRH
超过操作温度范围
环境规格
标题
要求
操作温度
-10° C 至 45° C
贮存温度
-10° C 至 +60° C
相对工作湿度
% 相对湿度，无冷凝
0 % - 90 %，32 °F - 95 °F (0° C - 35° C)
0 % - 70 %，95 °F - 113 °F (35° C - 45° C)
振动
随机、2 g、5 Hz-500 Hz
冲击
1 米跌落试验（无论是否带有模块和适配器）
安全
CSA C22.2 No. 1010.1：1992
EN 61010-1 第 1 版 + 第 1 次修订，2
污染等级
2
海拔
工作时：4,000 米；贮存时：12,000 米
EMC
EN 61326–1
